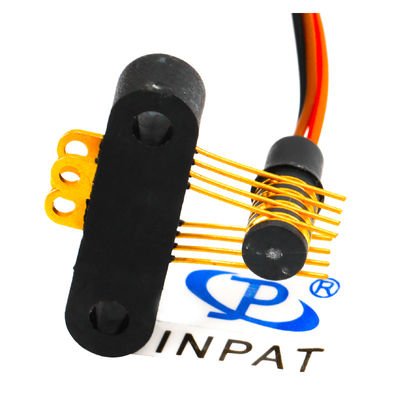

Design compacto Anel de deslizamento separado com 4 circuitos e 240 VAC/DC Voltage para sistemas flexíveis de UAV

  • Compact Design Separate Slip Ring with 4 Circuits and 240 VAC/DC Voltage for Flexible UAV Systems
Lugar de origem China
Marca JINPAT
Certificação ISO/CE/RoHS/UL
Número do modelo LPS-04
Quantidade de ordem mínima 10 unidades
Preço negotiable
Detalhes do produto
Tensão 240 VAC/DC Classificação atual 1-3A
Umidade de trabalho 60% RH ou superior Material de contato Ouro ao ouro
Material do corpo Metal precioso Número de circuitos 4
Resistência ao isolamento 50 MΩ @ 500 VDC Velocidade de operação 0-100 RPM
Diâmetro externo Φ2,9mm Temperatura de trabalho -20~ +60°C
Força dielétrica ≥200 VAC e 50Hz, entre cada circuito Ruído elétrico 30 mΩ min
Comprimento do fio de chumbo padrão 250mm Tamanho do chumbo 32 # cobre banhado a prata
Velocidade máxima 200 rpm contínuo
Destacar

4 Circuitos separados anel de deslizamento

,

Anel de deslizamento de tensão 240 VAC/DC

,

Conector elétrico rotativo de design compacto
Descrição de produto
Design Compacto Anel Coletor Separado, 4 Circuitos, Para Sistema UAV Flexível
Visão Geral do Produto
Às vezes, um anel coletor "cápsula" independente não é prático devido às restrições de tamanho do sistema ou limitações de custo. Fornecemos o anel coletor (rotor) e o bloco de escovas (estator) como componentes separados para integração do cliente. O rotor apresenta anéis individuais consecutivos ao longo do eixo de rotação em uma configuração de tambor.
Detalhes Rápidos
Modelo LPS-04 (sólido)
Número de circuitos 4
Tensão 240 VAC/DC
Resistência de Isolamento 50 MΩ @ 500 VDC
Classificação de Corrente 1-3A
Velocidade de Operação 0-100 rpm
Principais Características
  • Configuração de 4 circuitos
  • Velocidade de até 200 rpm de operação contínua
  • Contatos ouro-ouro para desempenho confiável
  • Comprimentos de fio padrão de 250 mm
  • Compatível com protocolos de barramento de dados
  • Opções de unidade selada disponíveis
  • Fios condutores flexíveis, codificados por cores e banhados a prata
  • Rolamentos de esferas de precisão excedem os requisitos de vida útil de aplicações comerciais
Design compacto Anel de deslizamento separado com 4 circuitos e 240 VAC/DC Voltage para sistemas flexíveis de UAV 0
Especificações Técnicas
Circuitos 4 circuitos DE (mm) Φ2.9
Velocidade de Operação 0-100rpm Tensão Nominal 240VAC/DC ou superior
Temperatura de Trabalho -20°C a +60°C Classificação de Corrente 1-3A
Umidade de Trabalho 60%UR ou superior Rigidez Dielétrica ≥200 VAC a 50Hz entre circuitos
Resistência de Isolamento 50MΩ a 500VDC Ruído Elétrico 30 mΩ Mín
Material de Contato Ouro a Ouro Comprimento do Fio Condutor Padrão 250mm
Material da Carcaça Metal precioso Tamanho do Fio Cobre banhado a prata 32#
Vantagens do Produto
  • Design de baixo torque minimiza o orçamento de torque do sistema
  • Pegada compacta se adapta aos requisitos de espaço exigentes
  • Operação suave com ruído elétrico mínimo
  • Envio rápido disponível para requisitos urgentes
  • Capacidade de rotação contínua de 360°
  • Desempenho de transferência de alta largura de banda
Informações da Empresa
A JINPAT Electronics é especializada em soluções de anéis coletores de alta qualidade com mais de 20 anos de experiência. Nossas instalações de 12.000 metros quadrados e mais de 500 funcionários suportam uma ampla gama de aplicações comerciais, industriais e militares.
Perguntas Frequentes
O que é um anel coletor?
Um dispositivo eletromecânico que transmite energia e sinais entre estruturas estacionárias e rotativas, eliminando fios pendurados propensos a danos.
Você oferece soluções personalizadas?
Sim, nossa equipe de engenharia pode desenvolver anéis coletores personalizados adaptados às suas necessidades específicas.
Observação: Soluções de produtos adicionais disponíveis mediante solicitação. Entre em contato conosco para requisitos personalizados.
