Compacto 12 Circuitos Anel de deslizamento separado com rotação contínua de 360 ° para transferência de energia suave

  • Compact 12 Circuits Separate Slip Ring with 360° Continuous Rotation for Smooth Power Transfer
Lugar de origem China
Marca JINPAT
Certificação ISO/CE/RoHS/UL
Número do modelo LPS-12
Quantidade de ordem mínima 10 unidades
Preço negotiable
Detalhes do produto
Número de circuitos 12 Velocidade de operação 0-100 RPM
Tensão 240 VAC/DC Classificação atual 1-3A
Faixa de temperatura -20 ℃ a +60 ℃ Umidade de trabalho 60% RH ou superior
Material de contato Ouro ao ouro Tamanho do chumbo 28 # cobre chapeado de prata
Comprimento do chumbo 250 mm (9,843 polegadas) Força dielétrica ≥200 vac @50Hz, entre cada circuito
Material do corpo Metal precioso Resistência ao isolamento 50 MΩ @ 500 VDC
Ruído elétrico 30 MΩmin Velocidade máxima 200 rpm contínuo
Rotação 360° contínuo
Destacar

Anel deslizante separado de 12 circuitos

,

Anel de deslizamento de rotação contínua de 360°

,

Anel de deslizamento separado compacto
Descrição de produto

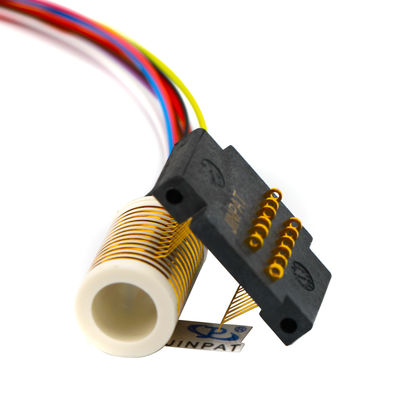

Anel de Escorregamento Separado LPS-12 Gold - 12 Circuitos
Esta unidade de anel de escorregamento de alta qualidade foi projetada para sistemas eletromecânicos que exigem rotação contínua enquanto transferem energia ou dados entre estruturas estacionárias e rotativas. Também conhecidos como interfaces elétricas rotativas ou juntas rotativas elétricas, esses componentes aprimoram a capacidade do sistema, simplificam o design e evitam danos durante a rotação.
Principais Características
  • Modelo padrão de 12 circuitos com contatos de ouro
  • Opera em velocidades de até 200 rpm continuamente
  • Comprimento do fio padrão de 250 mm com fiação codificada por cores
  • Compatível com vários protocolos de barramento de dados
  • Disponível em configurações seladas
  • Rolamentos de esferas de precisão para vida útil prolongada
  • Design de ranhura em V de 90° para operação suave
Vantagens de Desempenho
  • Requisitos mínimos de torque para eficiência do sistema
  • Tamanho compacto para aplicações com espaço limitado
  • Características de rotação excepcionalmente suaves
  • Baixo ruído elétrico para integridade do sinal
  • Capacidade de rotação contínua de 360°
  • Alta capacidade de transferência de largura de banda
  • Envio rápido disponível para requisitos urgentes
Especificações Técnicas
Parâmetro Valor
Velocidade de Operação 0-100 rpm
Número de Circuitos 12
Tensão Nominal 240 VAC/DC
Corrente Nominal 1-3A
Faixa de Temperatura -20°C a +60°C
Material de Contato Ouro para Ouro
Rigidez Dielétrica ≥200 VAC @50Hz
Resistência de Isolamento 50 MΩ @ 500 VDC
Aplicações Típicas
  • Equipamentos de teste elétrico e instrumentação
  • Sistemas de controle de manufatura e processo
  • Robótica e aplicações de sensores rotativos
  • Mecanismos de câmera CCTV pan/tilt
  • Equipamentos médicos e de aviação
  • Sistemas de rotação de exibição/exposição
  • Máquinas personalizadas e OEM
Compacto 12 Circuitos Anel de deslizamento separado com rotação contínua de 360 ° para transferência de energia suave 0 Compacto 12 Circuitos Anel de deslizamento separado com rotação contínua de 360 ° para transferência de energia suave 1
Informações do Fabricante
A JINPAT Electronics é especializada em soluções de anéis de escorregamento de alta qualidade com:
  • Instalação de produção de mais de 12.000 metros quadrados com mais de 500 funcionários
  • 69 patentes e reconhecimento de Empresa Nacional de Alta Tecnologia
  • Mais de 20 anos de experiência em P&D e fabricação desde 1996
  • Mais de 10.000 designs de sucesso em aplicações comerciais e militares
  • Parcerias globais com empresas líderes
  • Soluções de engenharia personalizadas disponíveis
Compacto 12 Circuitos Anel de deslizamento separado com rotação contínua de 360 ° para transferência de energia suave 2 Compacto 12 Circuitos Anel de deslizamento separado com rotação contínua de 360 ° para transferência de energia suave 3
Perguntas Frequentes
O que é um anel de escorregamento?
Um anel de escorregamento é um dispositivo eletromecânico que permite a transmissão de energia e sinal entre componentes estacionários e rotativos, eliminando fios pendurados propensos a danos, ao mesmo tempo em que melhora o desempenho do sistema.
Orientação de Seleção de Produto
Para uma seleção ideal de anel de escorregamento, considere os requisitos de circuito de sua aplicação, especificações de tensão/corrente, velocidade de operação e configuração de montagem. Nossa equipe de engenharia oferece consultoria gratuita para soluções personalizadas.
