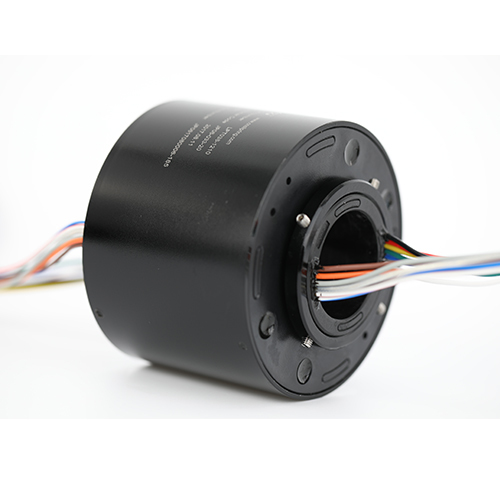

Anel coletor de furo passante de 50mm 6 Circuitos 5A 300rpm
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tamanho do orifício | 50mm | Circuitos | 6 |
|---|---|---|---|
| Corrente por circuito | 5a | Velocidade de operação | 0-300rpm |
| Classificação de tensão | 380VAC/DC ou superior | Material de contato | Metal precioso |
| Diâmetro externo | 119 mm | Temperatura de trabalho | -10 ~ +50 |
| Umidade de trabalho | 60% RH ou superior | Força dielétrica | ≥200V@50Hz entre cada circuito |
| Resistência ao isolamento | 50MΩ@ 500VDC | Ruído elétrico | minuto 30mΩ |
| Comprimento do fio de chumbo | 300 mm (11,811 polegadas) | Material de moradia | Liga de alumínio |
| Torque | ≤ 9,25 g*m | ||
| Destacar | 50mm através do anel deslizante do furo,Anel coletor de 6 circuitos 5A,Anel de contato de 300rpm com garantia |
||
Descrição de produto
Anel de deslizamento de alto desempenho - tamanho do buraco de 50 mm, 6 circuitos, 5A
O anel de deslizamento LPT050-0605 possui 6 conexões com 5A por anel.Utilizando tecnologia avançada de pincel de fibra, este anel de deslizamento oferece desempenho superior com vários pontos de contato por feixe de escovas, baixa força de contato e taxas de desgaste mínimas.
Características fundamentais
- Projeto de travagem de 50 mm
- Diâmetro exterior compacto de 119 mm
- Opções de configuração modular
- Máquinas para a produção de circuitos de 20 a 50 amp
- Funcionam a velocidades de até 300 rpm contínuas
- Rolamentos de aço e eixos/caixas usinados para ambientes adversos
- Instalação padrão do colarinho (flange opcional)
- Opções de saída múltiplas disponíveis
- Anéis revestidos de prata padrão (de ouro opcional)
- Unidade selada para protecção
- Capacidade de rotação contínua de 360°
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Circuitos | 1 a 24 circuitos |
| Velocidade de operação | 0-300 rpm |
| Temperatura de funcionamento | -10°C a +50°C |
| Umidade de trabalho | 60% RH ou superior |
| Especificações elétricas | |
| Nomenclatura de tensão | 380 VAC/DC ou superior |
| Classificação atual | 2A/5A/10A/15A por circuito |
| Força dielétrica | ≥ 200V@50Hz entre cada circuito |
| Resistência ao isolamento | 50MΩ@ 500VDC |
| Ruído elétrico | 30 mΩ Min |
| Especificações mecânicas | |
| Material de contacto | Metais preciosos |
| Comprimento do fio de chumbo | Padrão de 300 mm (11,811 polegadas) |
| Material de habitação | Liga de alumínio |
| Torque | ≤ 9,25 g*m (valor de referência) |
| Proteção | IP50 |
Vantagens de desempenho
- Transferência eficiente dos sinais de controlo e de dados
- A tecnologia de escova de fibras permite uma operação sem manutenção (não é necessária lubrificação)
- O projeto modular permite a personalização através de técnicas de fabricação padrão
- Configurações personalizadas disponíveis para requisitos específicos de aplicação
Aplicações típicas
- Máquinas e aparelhos de embalagem
- Sistemas de manipulação de semicondutores
- Equipamento de automação industrial
- Máquinas e aparelhos para exposições
- Equipamento médico de diagnóstico
- Tabelas rotativas de índices
- Sistemas de controlo de processos
- Sistemas de iluminação de emergência
- Máquinas e aparelhos para a fabricação de paletes
- Turras e bobinas de cabos de equipamento pesado
Informações do fabricante
- 12Instalação de produção de mais de 1000 metros quadrados
- 500+ trabalhadores qualificados
- Reconhecido como empresa nacional de alta e nova tecnologia
- Detentor de 69 patentes tecnológicas
- Parcerias globais com empresas industriais líderes
- 10,000+ projetos de sucesso em várias indústrias
- Fundada em 1996 com mais de 20 anos de experiência em I&D
- Disponíveis soluções de engenharia personalizadas
- Entrega rápida de produtos normalizados
Perguntas Frequentes
O que é um anel?
Um anel de deslizamento é um dispositivo eletromecânico que permite a transmissão de potência e sinais elétricos entre estruturas estacionárias e rotativas.Elimina a necessidade de fios pendurados em sistemas rotativos, melhorando o desempenho mecânico e simplificando a operação.
Que tipos de anéis de deslizamento oferecem?
- Anéis de deslizamento elétricos (capsular, de diâmetro, em miniatura)
- Anéis de deslizamento de sinal (USB, fibra óptica, alta frequência)
- Ligações rotativas pneumáticas/hidráulicas
- Soluções de engenharia personalizadas
- Modelos de produção em grande volume
Como escolho o anel certo?
A seleção requer detalhes sobre os parâmetros de funcionamento da sua aplicação, incluindo a contagem de circuitos, os requisitos de tensão/corrente, a velocidade de funcionamento e a configuração de montagem.Nossa equipe de engenharia pode ajudar com a seleção adequada ou design personalizado.
Você fornece soluções personalizadas de anéis de deslizamento?
Sim, a nossa equipa de engenheiros pode desenvolver soluções personalizadas, adaptadas às suas necessidades específicas.
