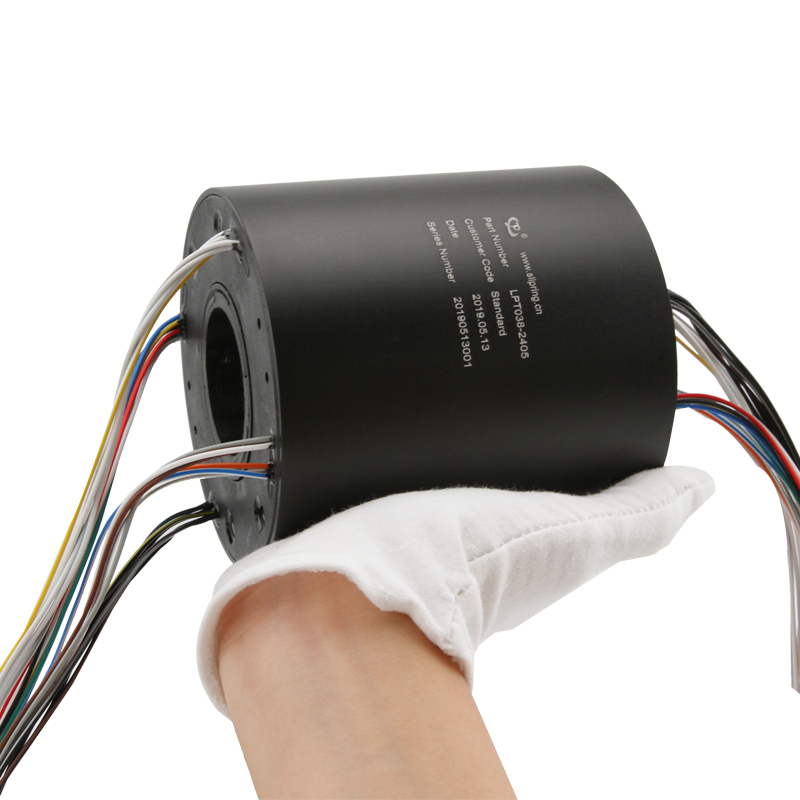

Anel coletor de furo passante de 24 circuitos 5A com furo de 38,1mm
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Circuitos | 24 | Classificação atual | 5A |
|---|---|---|---|
| Diâmetro do buraco | 38,1 mm | Velocidade de rotação | 0-300rpm |
| Voltagem | 240 VAC/DC | Força dielétrica | 1000VAC@50Hz |
| Resistência ao isolamento | ≥500MΩ@500VDC | Resistência de contacto dinâmico | 1 mΩ min. |
| Material de contacto | Plástico de engenharia | Material da Carcaça | Alumínio |
| Torque | ≤0,1 N.m/6 circuitos, +0,03 N.m/6 circuitos | Tipo de fio | Teflon ou outros |
| Comprimento do fio | Rotor/estator: 300 mm | Faixa de Temperatura | Industrial: -20°C~+60°C Militar: -50°C~+80°C |
| Grau de protecção | IP50 | ||
| Destacar | 5A Anel de deslizamento através do buraco,Anel coletor com furo de 38,1mm |
||
Descrição de produto
Eletric Hollow Shaft, 360° rotação de potência Borrão tamanho 38.1mm 24 circuitos 5A, através de Borrão Slip Ring
Atributos do produto
| Atributo | Valor |
|---|---|
| Tipo | Acessórios eletrónicos |
| Circuitos | 24 |
| Classificação atual | 5A |
| Diâmetro do buraco | 38.1 mm |
Descrição do produto
Preço barato apenas no Alibaba
Breve Introdução
A série LPT são anéis de deslizamento de furo (o buraco central pode passar através do eixo de acionamento, passagem de gás-líquido; também pode integrar alta frequência, fibra, codificador, guia de ondas,ligas de gás e líquido e outras ligas)O uso de borracha de fibra avançada garante um contato confiável sob atrito extremamente baixo. O buraco central está disponível de 0 a 1000 mm. A corrente é de mA a 5000 amps.A tensão pode ser de até 10000 volts, que pode satisfazer plenamente as diferentes necessidades de transmissão.
Características
- Transmissão de sinal analógico e digital
- A potência e o sinal são transmitidos de forma mista e as categorias de sinal são as seguintes:
- Ethernet: Taxa (10Mbps/100Mbps/1000Mbps)
- Ethernet industrial: EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP, etc.
- Vídeo HD: SDI, LVDS, etc.
- Comunicação serial: RS232, RS485, RS422, etc.
- Bus Serial Universal: USB2.0
- Bus de campo industrial: CANBus, ProfiBus, InterBus, CC-Link, DeviceNet, etc.
- Signais de sensores: resistência térmica, termocouple, tensímetro, etc.
- Duração de vida útil longa, livre de manutenção
- Fácil de instalar
Principais aplicações
Equipamento de automação industrial, Equipamento médico, Equipamento eólico, Equipamento de ensaio, Equipamento de exposição/exibição, Robôs, Equipamento de plataforma giratória, Equipamento de diversão, Equipamento ferroviário de alta velocidade,Máquinas e aparelhos para embalagens, Equipamento offshore de navios, Máquinas de construção.
Especificações técnicas
| Eletricidade e Eletrónica | Mecânico | Ambiente |
|---|---|---|
| Número de circuitos: 06/12/18/24 | Velocidade de rotação: 0-300 rpm | Temperatura: Industrial: -20°C~+60°C Militar: -50°C~+80°C |
| Corrente: 5A (sinal)/10A/15A | Material de contacto: plástico de engenharia | Umidade: 60% RH ou superior |
| Voltagem: 240 VAC/DC | Material da caixa: alumínio | Grau de protecção: IP50 |
| Força dielétrica: 1000VAC@50Hz | Torque: ≤ 0,1 Nm/6 circuitos, + 0,03 Nm/6 circuitos | |
| Resistência de isolamento: ≥ 500MΩ@500VDC | Tipo de fio: Teflon ou outros | Duração de vida: 10 milhões (personalizável) |
| Resistência de contacto dinâmico: 1 mΩ min. | Comprimento do fio: rotor/estator:300 mm |
Código de cor do fio
Desenho do Esboço do Produto
Nossas Vantagens
- Com uma grande fábrica de mais de 12.000 metros quadrados e mais de 500 empregados.
- A empresa recebeu o título de "High and New Technology Nacional" e obteve 69 patentes.
- Cooperação a longo prazo com empresas e agentes famosos em todo o mundo.
- Com mais de 10.000 desenhos com sucesso em aplicações civis, militares, comerciais e industriais.
- Fundada em 1996, com mais de 20 anos de experiência em produção e P & D.
- Fornecer soluções de anéis de deslizamento personalizados gratuitos, que podem ser adequados para uma variedade de equipamentos
- Entrega rápida
Perguntas frequentes
Concentramos-nos no desenvolvimento, concepção, fabricação de sliprings de alta qualidade e oferecemos várias soluções para sistemas rotativos.
Um anel de deslizamento é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de uma estrutura estacionária para uma estrutura rotativa.Um anel de deslizamento pode ser usado em qualquer sistema eletromecânico que exija rotação ao transmitir energia ou sinaisPode melhorar o desempenho mecânico, simplificar o funcionamento do sistema e eliminar os fios propensos a danos pendurados em juntas móveis.
- Anéis de deslizamento elétricos (anel de deslizamento de cápsula, anel de deslizamento de furo, anel de deslizamento em miniatura, etc.)
- Anéis de deslizamento de sinal (anel de deslizamento USB2.0/USB3.0, juntas rotativas de fibra óptica, anel de deslizamento de alta frequência, etc.)
- Uniões rotativas pneumáticas/hidráulicas
- Anéis de deslizamento personalizados
- Série de grandes volumes
4Como escolho um anel?
A seleção adequada de uma solução de anel de deslizamento requer detalhes sobre os parâmetros de funcionamento da sua aplicação, incluindo circuitos totais, tensão e amperes por circuito, velocidade de funcionamento e tipo de montagem.Se tiver a certeza de que uma solução personalizada / modificada é provavelmente necessária ou necessitar de assistência na sua selecçãoContacte-nos para começar.
Sim, se tiver certeza de que uma solução personalizada/modificada é mais provável que seja necessária ou necessitar de assistência na sua seleção, contacte-nos para começar.Os nossos engenheiros irão encontrar a solução perfeita para as suas necessidades..
