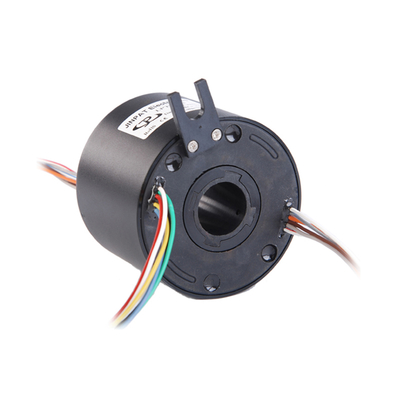

70 mm através do anel de deslizamento de furos 6 circuitos 10A por anel
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tamanho do buraco | 70 mm | Número de circuitos | 6 circuitos |
|---|---|---|---|
| Corrente por circuito | 10 A | Velocidade de funcionamento | 0 a 400 rpm |
| Temperatura de trabalho | -20℃ a +60℃ | Humidade de Trabalho | RH de 60% ou mais alto |
| Nomenclatura de tensão | 380 V AC/DC ou superior | Força dielétrica | ≥800V @50Hz |
| Resistência ao isolamento | 50MΩ @500VCC | Ruído elétrico | ≤ 30 mΩ |
| Material de contacto | Metal precioso | comprimento do fio de chumbo | 300 mm |
| Material da Carcaça | Liga de alumínio | Classe de protecção | IP44 ou mais alto |
| Torque | ≤ 9,25 g*m | ||
| Destacar | 70mm através do anel deslizante furado,6 anéis de deslizamento de circuito 10A,Através do anel de deslizamento 10A |
||
Descrição de produto
Através do anel de deslizamento do furo - 15a 38mm 6 circuito com furo
Atributos do produto
| Tipo | Acessórios eletrônicos |
| Modelo | Através do anel de deslizamento do orifício |
| Tamanho do orifício | 70 mm |
| Número de circuitos | 6 circuitos (10a por corrente de anel ou sinal de roteamento) |
| Torque | Menor que 9,25 g*m (para referência) |
Visão geral do produto
Esse anel de deslizamento de alto desempenho através do furo possui um furo não-obstrado de 70 mm para espaço de roteamento para hidráulica, pneumática ou montagem de eixo concêntrico. Utilizando a tecnologia avançada de escova de fibra, oferece vários pontos de contato por pacote de pincel com baixa força de contato e taxas de desgaste.
Principais especificações
| Circuitos | 6 circuitos (módulo 1-24 Circuits Opcional) |
| Velocidade de operação | 0-400 rpm |
| Temperatura de trabalho | -20 ℃ a +60 ℃ |
| Umidade de trabalho | 60% RH ou superior |
| Classificação de tensão | 380V AC/DC ou superior |
| Classificação atual | 10a por circuito (2a/5a/15a opcional) |
| Força dielétrica | ≥800V a 50Hz entre cada circuito |
| Resistência ao isolamento | 50mΩ@ 500VDC |
| Ruído elétrico | ≤30mΩ min |
| Material de contato | Metal precioso |
| Comprimento do fio de chumbo | 300 mm padrão (11,811 polegadas) |
| Material de moradia | Liga de alumínio |
| Proteção | IP44 ou superior |
Principais recursos
- Design de 70 mm através
- Diâmetro externo de 135 mm compacto
- Design modular com configurações de circuito flexível
- Suporta até 20 a 50 amperes circuitos
- Operação contínua em velocidades de até 400 rpm
- Rolamentos de aço e eixo usinado para ambientes agressivos
- Montagem padrão de colarinho com montagem de flange opcional
- Várias opções de saída de chumbo disponíveis
- Anéis banhados de prata padrão (Opcional banhado a ouro)
- Unidade selada para proteção
Vantagens técnicas
- Compatível com protocolos de barramento de dados
- Longa vida útil sem manutenção, sem lubrificação necessária
- 360 ° Rotação contínua para transmissão de energia, sinal e fluido
- Personalizável para condições ambientais específicas
- Tecnologia de escova de fibra para operação confiável
- Design modular para configurações flexíveis
Informações do fabricante
A Jinpat Electronics é especializada em soluções de anel deslizante de alta qualidade com:
- Instalação de produção de 12.000 metros quadrados com mais de 500 funcionários
- Certificação nacional de alta e nova tecnologia com 69 patentes
- Mais de 20 anos de P&D e experiência de produção desde 1996
- Mais de 10.000 designs bem -sucedidos para aplicações civis, militares e comerciais
- Parcerias globais com grandes empresas
Perguntas frequentes
O que é um anel de deslizamento?
Um anel deslizante é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos das estruturas estacionárias para as estruturas rotativas, melhorando o desempenho mecânico e eliminando os fios pendurados.
Quais tipos de anel deslizante estão disponíveis?
Fornecemos anéis de deslizamento elétrico, anéis de deslizamento de sinal, sindicatos rotativos pneumáticos/hidráulicos e soluções personalizadas para várias aplicações.
Você oferece soluções personalizadas?
Sim, nossa equipe de engenharia pode desenvolver soluções de anel deslizante personalizadas com base em seus requisitos específicos para circuitos, tensão, velocidade e montagem.
