Anel de contato de furo passante de 50mm 6 Circuitos 5A 300rpm
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tamanho do furo | 50 mm | Velocidade de funcionamento | 0-300rpm |
|---|---|---|---|
| Número de circuitos | 6/12/18/24 | Classificação atual | 5A pelo circuito |
| Nomenclatura de tensão | 380VAC/DC ou superior | Força dielétrica | 1000VAC@50Hz |
| Resistência ao isolamento | ≥500MΩ@500VDC | Resistência de contacto dinâmico | 1 mΩ min. |
| Material de contacto | Plástico de engenharia | Material da Carcaça | Alumínio |
| Torque | ≤0,1 N.m/6 circuitos, +0,03 N.m/6 circuitos | Tipo de fio | Teflon ou outros |
| Comprimento do fio | Rotor/estator: 300 mm | Faixa de Temperatura | Industrial: -20°C~+60°C Militar: -50°C~+80°C |
| Grau de protecção | IP50 | ||
| Destacar | Anel de deslizamento de 50 mm através do furo,Anel de contato de 6 circuitos 5A,Anel de contato de 300rpm com garantia |
||
Descrição de produto

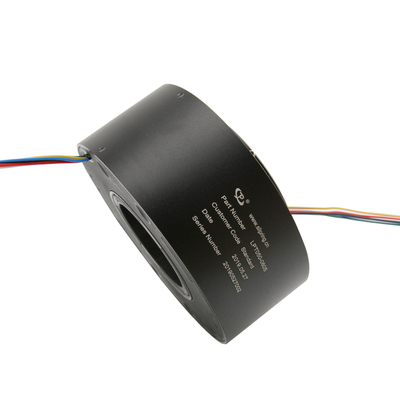

LPT através de anéis de deslizamento de furo - tamanho de furo de 50 mm, 6 circuitos, 5A
Preço barato apenas no Alibaba
Visão geral do produto
Os anéis de deslizamento através de furo da série LPT apresentam um buraco central que pode acomodar eixos de acionamento, passagens gás-líquido e pode integrar juntas de alta frequência, fibra, codificador, guia de ondas, gás e líquido.Utilizando tecnologia avançada de escova de fibra garante contato confiável com mínimo atritoDisponível com furos centrais de 0 a 1000 mm, classificações de corrente de mA a 5000A e tensão de até 10000V para atender a diversos requisitos de transmissão.
Características fundamentais
- Transmite sinais analógicos e digitais
- Transmissão mista de potência e sinais, incluindo:
- Ethernet (10Mbps/100Mbps/1000Mbps)
- Ethernet industrial (EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP)
- Vídeo HD (SDI, LVDS)
- Comunicação em série (RS232, RS485, RS422)
- USB2.0
- Bus de campo industrial (CANBus, ProfiBus, InterBus, CC-Link, DeviceNet)
- Os sinais dos sensores (resistência térmica, termocouple, tensímetro)
- Duração de vida útil com funcionamento sem manutenção
- Processo de instalação fácil
Especificações técnicas
Eletricidade e Eletrónica
| Número de circuitos | 06/12/18/24 |
| Corrente | 5A (signal)/10A/15A |
| Voltagem | 240 VAC/DC |
| Força dielétrica | 1000VAC@50Hz |
| Resistência ao isolamento | ≥ 500MΩ@500VDC |
| Resistência dinâmica de contacto | 1 mΩ min. |
Mecânico
| Velocidade de rotação | 0-300 rpm |
| Material de contacto | Plástico de engenharia |
| Material de habitação | Alumínio |
| Torque | Circuitos ≤ 0,1 Nm/6, circuitos + 0,03 Nm/6, |
| Tipo de fio | Teflão ou outros |
| Comprimento do fio | Rotor/estator: 300 mm |
Ambiente
| Temperatura | Industrial: -20°C a +60°C Militar: -50°C~+80°C |
| Humidade | 60% RH ou superior |
| Grau de protecção | IP50 |
| Duração da vida | 10 milhões (personalizáveis) |
Desenho do Esboço do Produto
Código de cor do fio
Aplicações
Equipamento de automação industrial, Equipamento médico, Equipamento eólico, Equipamento de ensaio, Equipamento de exposição/exibição, Robôs, Equipamento de plataforma giratória, Equipamento de diversão, Equipamento ferroviário de alta velocidade,Máquinas e aparelhos para embalagens, Equipamento marítimo para navios, Máquinas de construção
Vantagens da empresa
- 12Instalação de 1000 metros quadrados com mais de 500 empregados
- Reconhecida como empresa nacional de alta e nova tecnologia com 69 patentes
- Parcerias de longo prazo com empresas globais em todo o mundo
- 10,000+ projetos bem sucedidos para aplicações civis, militares, comerciais e industriais
- Fundada em 1996 com mais de 20 anos de experiência em produção e P&D
- Soluções de anéis de deslizamento personalizadas gratuitas para vários requisitos de equipamento
- Prazos de entrega rápidos
Perguntas Frequentes
O que é que fazemos?
Concentramos-nos no desenvolvimento, concepção, fabricação de sliprings de alta qualidade e oferecemos várias soluções para sistemas rotativos.
O que é um anel?
Um anel de deslizamento é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de uma estrutura estacionária para uma estrutura rotativa.Simplifica o funcionamento do sistema e elimina os fios propensos a danos pendurados nas juntas móveis.
Que tipo de anéis de deslizamento oferecemos?
- Anéis de deslizamento elétricos (anel de deslizamento de cápsula, anel de deslizamento de furo, anel de deslizamento em miniatura)
- Anéis de deslizamento de sinal (anel de deslizamento USB2.0/USB3.0, articulação rotativa de fibra óptica, anel de deslizamento de alta frequência)
- Uniões rotativas pneumáticas/hidráulicas
- Anéis de deslizamento personalizados
- Série de grandes volumes
Como escolho um anel?
A seleção requer detalhes sobre os parâmetros operacionais da sua aplicação, incluindo circuitos totais, tensão e amperes por circuito, velocidade operacional e tipo de montagem.Contacte-nos para obter assistência com soluções personalizadas/modificadas.
Fornecem anéis de deslizamento personalizados?
Sim, os nossos engenheiros irão desenvolver soluções perfeitas para as suas necessidades.
