15 Circuito através de Ethernet Slip Ring para energia e sinal
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Circuitos | 15 circuitos | Velocidade de funcionamento | 0-300rpm |
|---|---|---|---|
| Nomenclatura de tensão | 380VAC/24VAC | Ruído elétrico | minuto 70mΩ |
| Tensão de Trabalho | 380VAC/24VAC | Força dielétrica | ≥1000V@50Hz (corrente), 300V@50Hz (sinal) |
| Resistência ao isolamento | 500MΩ@500VCC (corrente), 100MΩ@300VCC (sinal) | Através do furo | Φ38.1mm |
| Material de contacto | Metal precioso | Material da Carcaça | Liga de alumínio |
| Comprimento do fio | Rotor: 3000mm, Estator: 1000mm | Faixa de Temperatura | -20°C~+60°C |
| Humidade | ≤60%RH | Classificação IP | IP50 |
| Tamanho do fio | Fios Lapp 10019917/ Fios Lapp 0028892 Simens (6XV1840-2AH10) | ||
| Destacar | 15 circuito através do anel de deslizamento do furo,Anel de deslizamento Ethernet para alimentação,através do sinal do anel de deslizamento do buraco |
||
Descrição de produto

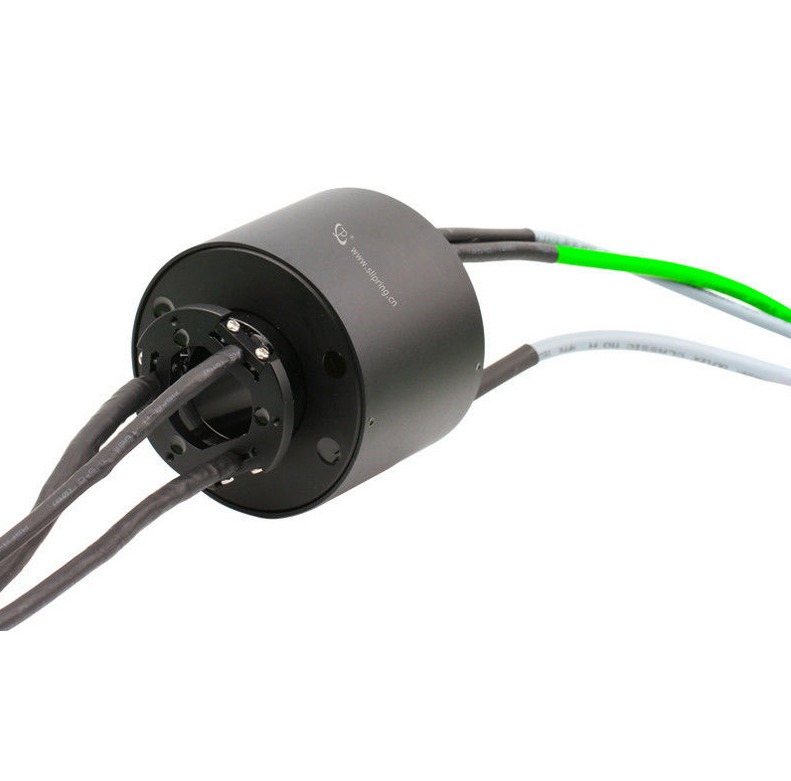

Anel Coletor Ethernet de Furo Passante 15 Circuitos, Transmitindo Corrente e Sinal
Atributos do Produto
| Atributo | Valor |
|---|---|
| Tipo | Acessórios Eletrônicos |
| Circuitos | 15 circuitos |
| Velocidade de Operação | 0-300rpm |
| Tensão Nominal | 380VAC/24VAC |
| Ruído Elétrico | 70mΩ Mín. |
Visão Geral do Produto
Preço de Barganha Somente no Alibaba
O anel coletor da série LPT038 é um anel coletor condutivo de furo passante padrão com múltiplas opções de canais e corrente.
- Rotação infinita de 360 graus, atendendo à transmissão híbrida de energia e sinal
- A tecnologia avançada de escova de fibra garante baixa fricção, baixa resistência de contato, ausência de detritos e operação livre de manutenção
- Design padronizado e modular com tecnologia madura para resposta rápida à demanda do mercado
Aplicações
- Equipamentos de controle de processo
- Iluminação de emergência, robótica, máquinas de paletização
- Torretas de equipamentos pesados ou carretéis de cabos
- Máquinas de embalagem/envolvimento
- Equipamentos médicos
- Mesas rotativas de indexação
- Sistemas de manuseio de semicondutores
- Máquinas industriais
- Máquinas de exibição de exposições
- Câmeras de alta velocidade
Especificações Técnicas
| Circuitos | 5 circuitos × Sinal RS422, 6 circuitos × 5A, 4 circuitos × Ethernet |
| Tensão de Trabalho | 380VAC/24VAC |
| Rigidez Dielétrica | Entre circuitos ≥1000V@50Hz (corrente), 300V@50Hz (sinal) |
| Isolamento | 500MΩ@500VDC (corrente), 100MΩ@300VDC (sinal) |
| Ruído Elétrico | ≤70mΩ (50rpm) |
| Velocidade de Trabalho | 0~300 rpm |
| Furo Passante | Φ38.1mm |
| Contato | Metal Precioso |
| Carcaça | Liga de Alumínio |
| Tamanho do Fio | Fio Lapp 10019917/Fio Lapp 0028892 Fios Simens (6XV1840-2AH10) |
| Comprimento do Fio | Rotor: 3000mm, Estator: 1000mm |
| Temperatura | -20°C~+60°C |
| Umidade | ≤60%UR |
| Classificação IP | IP50 |
Vantagens Competitivas
- Design compacto para caber em restrições de espaço exigentes
- Baixo torque minimiza o orçamento de torque do sistema
- Entrega rápida
- Longa vida útil operacional
Instruções de Instalação
O corpo do anel coletor não deve ser usado para suporte, e o fio não deve ser submetido a força de tração externa. Ao instalar, o rotor e o estator não devem ser conectados por fios rígidos. Recomendamos fixar o anel coletor no eixo rotativo com quatro parafusos de fixação, inserindo a peça de proteção contra rotação e combinando o fio para evitar interferência ou quebra. Os anéis coletores são componentes elétricos de precisão - em ambientes agressivos, adicione medidas de proteção ou considere um anel coletor feito sob medida com maior proteção.
Vantagens da Empresa
- Instalação de 12.000 metros quadrados com mais de 500 funcionários
- Premiado com o prêmio Nacional de Alta e Nova Tecnologia com 69 patentes
- Parcerias de longo prazo com empresas globais e agentes em todo o mundo
- Mais de 10.000 projetos bem-sucedidos para aplicações civis, militares, comerciais e industriais
- Fundada em 1996 com mais de 20 anos de experiência em produção e P&D
- Soluções de anel coletor personalizadas gratuitas para diversos requisitos de equipamentos
- Capacidades de entrega rápida
Aplicações Típicas
Informações da Empresa
Perguntas Frequentes
1. O que fazemos?
Nós nos concentramos em desenvolver, projetar e fabricar anéis coletores de alta qualidade, oferecendo várias soluções para sistemas rotativos.
2. O que é um anel coletor?
Um anel coletor é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de estruturas estacionárias para rotativas. Ele melhora o desempenho mecânico, simplifica a operação do sistema e elimina fios propensos a danos em juntas móveis.
3. Que tipos de anéis coletores oferecemos?
- Anéis Coletores Elétricos (cápsula, furo passante, miniatura)
- Anéis Coletores de Sinal (USB 2.0/3.0, juntas rotativas de fibra óptica, alta frequência)
- Uniões Rotativas Pneumáticas/Hidráulicas
- Anéis Coletores Personalizados
- Séries de grande volume
4. Como escolho um anel coletor?
A seleção requer detalhes sobre os parâmetros operacionais da sua aplicação, incluindo o total de circuitos, tensão/amperes por circuito, velocidade de operação e tipo de montagem. Entre em contato conosco para obter assistência com soluções personalizadas/modificadas.
5. Vocês oferecem anéis coletores personalizados?
Sim, nossos engenheiros desenvolverão soluções perfeitas para suas necessidades específicas. Entre em contato conosco para iniciar seu projeto de anel coletor personalizado.
