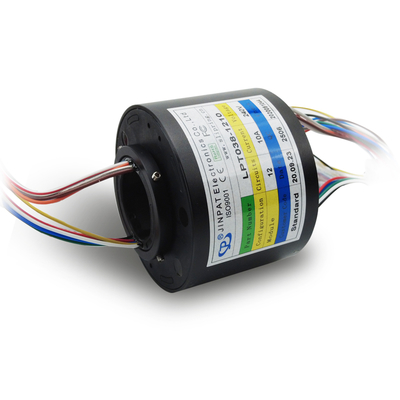

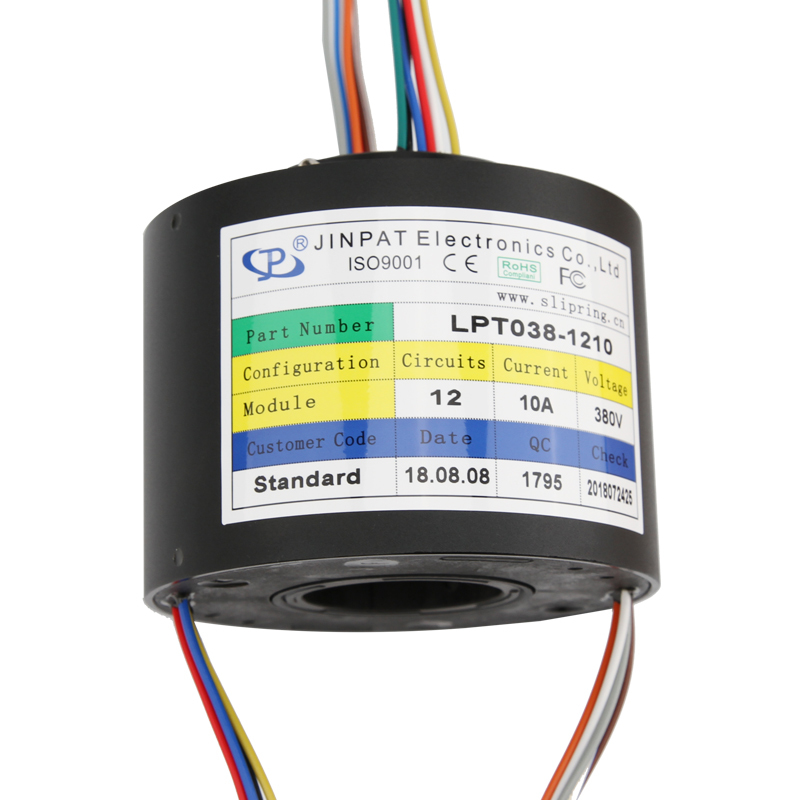

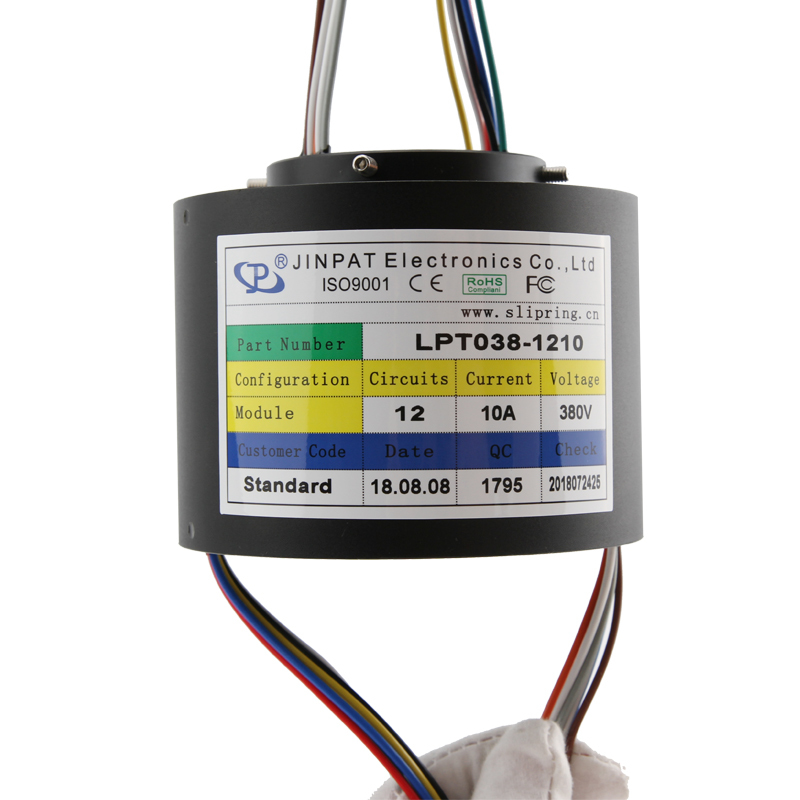

Anel coletor de furo passante de 38,1 mm 12 circuitos 10A 300RPM

  • 38.1mm Through Hole Slip Ring 12 Circuits 10A 300RPM
  • 38.1mm Through Hole Slip Ring 12 Circuits 10A 300RPM
  • 38.1mm Through Hole Slip Ring 12 Circuits 10A 300RPM
Lugar de origem Guangdong, China
Marca JINPAT
Número do modelo LPT038-1210
Quantidade de ordem mínima 1
Preço $127-153

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Diâmetro do buraco 38,1 milímetros Velocidade de trabalho 0~300 rpm
Material de contacto Metal precioso Circuitos 12
Classificação atual 10A Voltagem 240 VAC/DC
Força dielétrica ≥ 1000V@50Hz entre circuitos Resistência ao isolamento ≥500MΩ@500VDC
Material da Carcaça Liga de alumínio Temperatura de trabalho -20~+60℃
Humidade ≤60%RH Grau de protecção IP50
Velocidade 300 RPM contínuos Rolamentos rolamentos de esferas da precisão
Torque baixo torque
Destacar

Anel coletor de furo passante de 38

,

1 mm

,

Anel coletor de 12 circuitos 10A
Descrição de produto
Através do anel de deslizamento

Disponível com diâmetros de orifícios de 3 mm a 500 mm e classificações de corrente de 2 a 1000 amperes.

Atributos-chave
Atributo Valor
Tipo Acessórios eletrónicos
Diâmetro do buraco 38.1 mm
Velocidade de trabalho 0 ~ 300 RPM
Contacto Metais preciosos
Anel coletor de furo passante de 38,1 mm 12 circuitos 10A 300RPM 0
Especificações técnicas
Circuitos 12
Classificação atual 10A
Voltagem 240 VAC/DC
Força dielétrica ≥ 1000V@50Hz entre circuitos
Isolamento ≥ 500MΩ@500VDC
Habitação Liga de alumínio
Temperatura de funcionamento -20~+60°C
Humidade ≤ 60% RH
Grau de protecção IP50
Dimensões de contorno
Anel coletor de furo passante de 38,1 mm 12 circuitos 10A 300RPM 1
Características do produto
  • 16 circuitos através do anel de deslizamento do furo
  • Contactos de metais preciosos
  • 10 A por fio
  • Rolamentos de esferas de precisão para longa vida
  • Velocidade máxima de 300 rpm contínua
  • Tamanho compacto
  • Disponíveis unidades seladas
  • Baixo binário minimiza o orçamento de binário do sistema
  • Entrega rápida
Aplicações típicas
  • Antennas de radar
  • Plataforma rotativa
  • Máquina de engenharia
  • Máquina de embalagem
  • Equipamento de ensaio
Instruções de instalação

O corpo do anel de deslizamento não deve ser utilizado para o rolamento e o fio não deve ser submetido a forças de tração externas.

Ao instalar o anel de deslizamento, o rotor e o estator não podem ser firmemente ligados.inserir a peça à prova de rotação na peça à prova de rotação, e pentear o fio para evitar interferências ou quebras do fio.

Os anéis de deslizamento são componentes elétricos de precisão. Se o ambiente for difícil, adicione medidas de proteção ou use um anel de deslizamento feito sob medida com maior grau de proteção.

Vantagens da empresa
  • Grande instalação de produção de mais de 12.000 metros quadrados com mais de 500 empregados
  • Empresa Nacional de Alta e Nova Tecnologia com 69 patentes
  • Cooperação a longo prazo com empresas globais e agentes mundiais
  • Mais de 10.000 projetos bem sucedidos para aplicações civis, militares, comerciais e industriais
  • Fundada em 1996 com mais de 20 anos de experiência em produção e P&D
  • Soluções de anéis de deslizamento personalizadas gratuitas para vários requisitos de equipamento
  • Serviço de entrega rápida
Perguntas Frequentes
O que é que fazemos?
Nós nos concentramos no desenvolvimento, design e fabricação de anéis de alta qualidade, oferecendo várias soluções para sistemas rotativos.
O que é um anel?
Um anel de deslizamento é um dispositivo eletromecânico que permite a transmissão de potência e sinais elétricos de estruturas estacionárias para estruturas rotativas,Melhoria do desempenho mecânico e eliminação de fios propensos a danos.
Que tipo de anéis de deslizamento oferecemos?
Oferecemos anéis elétricos de deslizamento, anéis de deslizamento de sinal, uniões rotativas pneumáticas / hidráulicas, anéis de deslizamento personalizados e séries de grande volume.
Como escolho um anel?
A seleção requer detalhes sobre os parâmetros de funcionamento da sua aplicação, incluindo circuitos, tensão / amperes, velocidade e tipo de montagem.
Fornecem anéis de deslizamento personalizados?
Sim, os nossos engenheiros irão desenvolver soluções personalizadas perfeitas para as suas necessidades específicas.
