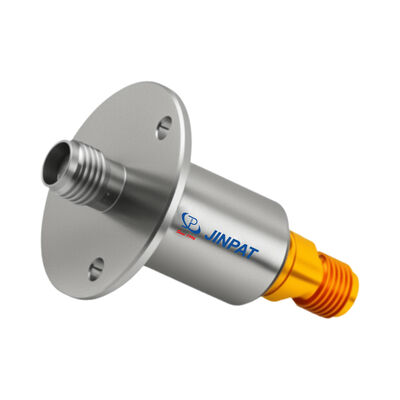

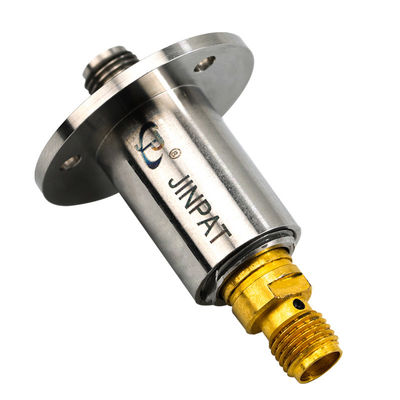

Junta rotativa de anel deslizante de canal único com faixa de frequência de DC a 18 GHz e caixa de aço inoxidável
Detalhes do produto
| Faixa de frequência | C.C. a 18 gigahertz | Poder máximo, máximo | W 1500 @ 1 gigahertz |
|---|---|---|---|
| Fase wow (graus máximos) | 1 ° | Perda de inserção, wow | 0,04 DB |
| Nível de proteção IP | IP 60 por EN 60529 | Material de caixa | Aço inoxidável |
| Contato material | Beryllium cobre | Aplicativo | Torretas do veículo |
| Destacar | junção giratória de anel deslizante,Junção giratória co-axial,Anel deslizante do monocanal |
||
Descrição de produto
Anel de deslizamento de canal único/artigo rotativo DC a 18 GHz
Design leve com contatos de cobre de berilio
Os conectores coaxial RF são componentes essenciais instalados em cabos ou instrumentos para estabelecer ou quebrar conexões elétricas em linhas de transmissão.,Fornecem uma solução económica e facilmente disponível para configurações compactas de diâmetro.
Aplicações ideais
- Sistemas de vídeo (vigilância CCTV)
- Equipamento de robótica e automação
- Canais e sistemas de enrolamento
- Equipamento médico de diagnóstico
- Máquinas e aparelhos para embalagens
Especificações de radiofrequências
| Parâmetro | Especificações |
|---|---|
| Tipo de interface | SMA Feminino (50 ohms) |
| Estilo | Eu escrevo. |
| Faixa de frequência | CC a 18 GHz |
| Potência máxima, máxima | 1500 W @ 1 GHz |
| Potência média, máxima | 200 W @ 1 GHz 70 W @ 12 GHz 50 W @ 18 GHz |
| VSWR, máximo | 1.20 @ 0 a 6 GHz 1.25 @ 6 a 12 GHz 1.30 @ 12 a 18 GHz |
| VSWR WOW | 0.03 |
| Perda de inserção, máxima | 00,25 dB @ 0 a 6 GHz 00,30 dB @ 6 a 12 GHz 00,40 dB @ 12 a 18 GHz |
| Perda de inserção WOW | 00,04 dB |
| Fase WOW (grados máximos) | 1° |
Especificações mecânicas e ambientais
| Parâmetro | Especificações |
|---|---|
| Velocidade máxima de rotação | 100 rpm |
| Esperança mínima de vida | 5 * 106 revoluções |
| Torque de arranque | 1 Ncm no máximo |
| Torque de rotação contínua | 1 Ncm no máximo |
| Carga axial máxima na interface | ± 5 N |
| Carga radial máxima na interface | ± 5 N |
| Materiais do caso | Aço inoxidável |
| Material de contacto | Berílio de cobre |
| Peso aproximado | 11.5 g |
| Marcação | Rótulo adesivo |
| Intervalo de temperatura de funcionamento | -40 a +70°C |
| Intervalo de temperatura de armazenamento | -50 a +70°C |
| Humidade máxima de funcionamento (não condensada) | 85% |
| Umidade máxima de armazenamento | 95% |
| Nível de protecção da PI | IP 60 de acordo com a EN 60529 |
Documentação do produto
Desenho de contorno - Especificações mecânicas
Exemplo de aplicação - Implementação no mundo real
