Anel coletor de alta frequência de 5 canais 5,25 GHz IP40 30 rpm

  • 5-Channel High-Frequency Slip Ring 5.25GHz IP40 30rpm
Lugar de origem China
Marca JINPAT
Certificação ISO9001.ISO14000.CE.UL.FCC.RoHS
Número do modelo LPFO-05D
Quantidade de ordem mínima 1pcs
Preço negotiable
Detalhes da embalagem Padrão/A pedido
Tempo de entrega 2 semanas ARO
Termos de pagamento TT/CC/Paypal
Habilidade da fonte 500 peças/semana

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Canal de Especificações CH1-CH5 Tempo de Vida, Min 5 milhão revoluções
Material do Corpo Liga de Alumínio Acabamento da Superfície da Caixa Oxidação condutora
Nível de protecção da PI IP40 Nível de Proteção IP IP40
Torque Rotacional 0.1 nm Isolamento 55 dB
Destacar

Anel IP40 deslizante de alta frequência

,

Anel de deslizamento de alta frequência de 30 rpm
Descrição de produto

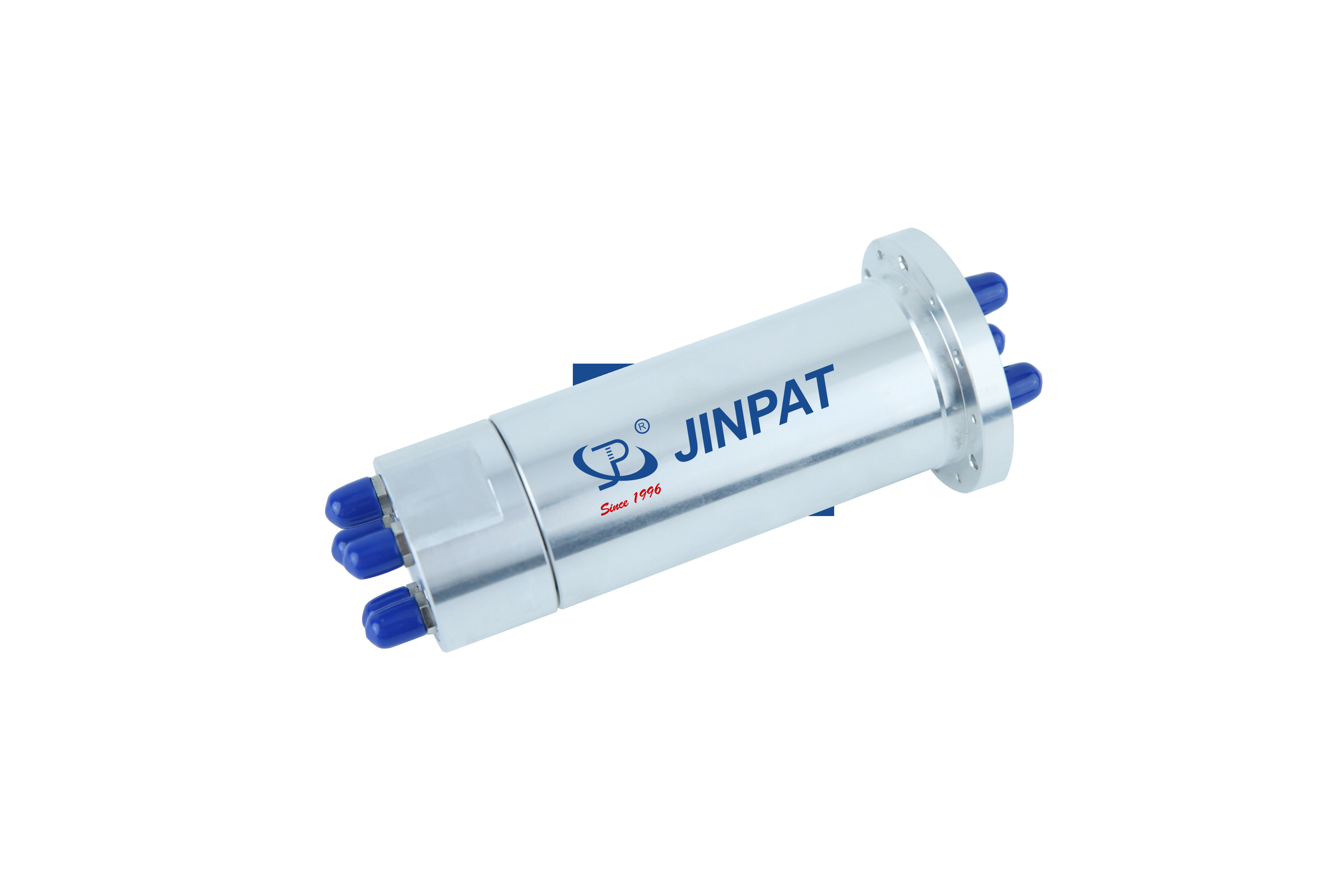

Anel de deslizamento de alta frequência de 5 canais IP40 30rpm 5,25GHz
Visão geral do produto

O LPHF-05D é uma articulação rotativa de RF compacta e de alto desempenho desenvolvida pela JINPAT, projetada para aplicações que exigem transmissão de sinal estável e de alta frequência em ambientes dinâmicos.Com suporte para até 5.25GHz através de 5 canais independentes, garante transferência eficiente de dados e energia em sistemas de alta confiabilidade com espaço limitado.

Atributos-chave
Atributo Valor
Especificações Canal CH1-CH5
Tempo de Vida, Min. 5 milhões de revoluções
Material do corpo Alumínio ligado
Finalização da superfície da caixa Oxidação condutora
Nível de protecção da PI IP40
Torque de rotação 0.1Nm
Isolamento 55 dB
Anel coletor de alta frequência de 5 canais 5,25 GHz IP40 30 rpm 0
Características do produto
  • Suporte de alta frequência:Gerencia a transmissão de sinais de RF até 5,25 GHz, ideal para monitoramento em tempo real e troca de dados de alta velocidade.
  • Proteção EMI/RFI:A protecção e filtragem avançadas garantem um desempenho estável em ambientes ruidosos.
  • Projeto multicanal:5 canais para transmissão simultânea de sinais de RF e potência, otimizando a integração do sistema.
  • Construção durável:Mecânica de precisão com ligas de alta resistência para fiabilidade a longo prazo sob rotação contínua.
  • Personalização rápida:Suporta 12 tipos de conectores (SMA, N, BNC, etc.) com soluções rápidas e personalizadas.
  • Integração híbrida:Pode ser combinado com anéis elétricos de deslizamento para sinalização mista e necessidades de transmissão de energia.
Aplicações típicas
  • Sistemas de vigilância por vídeo de alta definição
  • Equipamento de engenharia médica
  • Sistemas de radar
  • Sistemas eletrónicos de contramedidas
  • Sistemas de comunicação por satélite
  • Robótica de ponta
  • Capsula Electro-Óptica
Para soluções integradas com anéis elétricos ou requisitos adicionais de transmissão de sinal, entre em contato conosco para uma solução personalizada adaptada às suas necessidades.
Anel coletor de alta frequência de 5 canais 5,25 GHz IP40 30 rpm 1
Especificações técnicas
Canal CH1 CH2 CH3 CH4 CH5 Torque de arranque 0.3Nm
Tipo de interface SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) Torque de rotação 0.1Nm
Tipo Eu... Eu... Eu... Eu... Eu... Velocidade de rotação, Max. 30 rpm
Faixa de frequência DC-5,25 GHz DC-5,25 GHz DC-5,25 GHz DC-5,25 GHz DC-5,25 GHz Tempo de Vida, Min. 5 milhões de revoluções
Pico de Potência, Max. 200 W 200 W 200 W 200 W 200 W Material do corpo Alumínio ligado
Potência média 10W 10W 10W 10W 10W Finalização da superfície da caixa Oxidação condutora
VSWR, Max. 2.0 2.0 2.0 2.0 2.5 Peso, aproximadamente. 0.5 kg
VSWR WOW 0.1 0.3 0.3 0.3 0.3 Nível de protecção da PI IP40
Perda de inserção, Max. 1.5 dB 1.5 dB 1.5 dB 1.5 dB 1.5 dB Temperatura de operação -40°C a +65°C
Perda de inserção WOW 0.15 dB 0.3 dB 0.3 dB 0.3 dB 0.3 dB Temperatura de armazenamento -50~+70°C
Isolamento 55 dB
