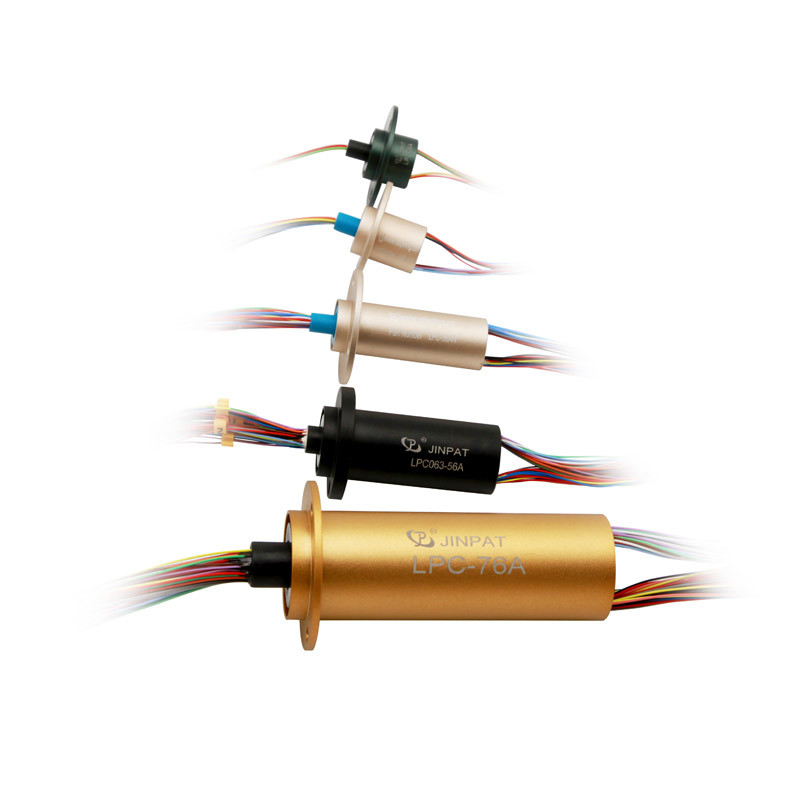

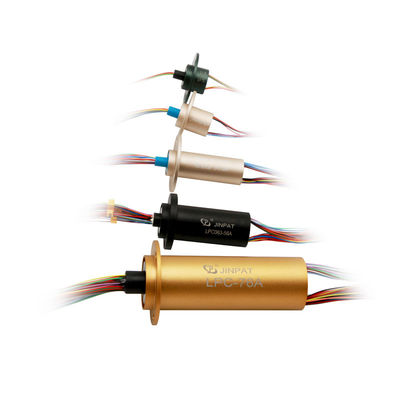

Anel deslizante de cápsula de 30 circuitos 2A Contatos de ouro 300 RPM
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Velocidade de operação | 0-300 Rpm | Total Circuits | 30 |
|---|---|---|---|
| Classificação atual | 2 ampères pelo circuito | Material de contato | Ouro ao ouro |
| Comprimento do chumbo | Padrão 250 milímetro (9.843inch) | Ruído elétrico | 1mΩMin |
| Aplicação | Equipamento médico. | Insulation Resistance | 100 MΩ @ 500 VDC |
| Destacar | Anel deslizante da cápsula do equipamento do CCTV,Anel deslizante da cápsula do FCC RoHS,Anel IP40 deslizante elétrico |
||
Descrição de produto
Anel de deslizamento de alta velocidade anel de deslizamento IP40 Baixo ruído elétrico para equipamentos de CCTV
Especificações do produto
| Atributo | Valor |
|---|---|
| Velocidade de operação | 0-300 rpm |
| CIRCUITOS TOTAL | 30 |
| Classificação atual | 2 amperes por circuito |
| Material de contato | Ouro a ouro |
| Comprimento do chumbo | Padrão de 250 mm (9.843 polegadas) |
| Ruído elétrico | 1mΩmina |
| Aplicativo | Equipamento médico |
| Resistência ao isolamento | 100 MΩ @ 500 VDC |
Descrição do produto

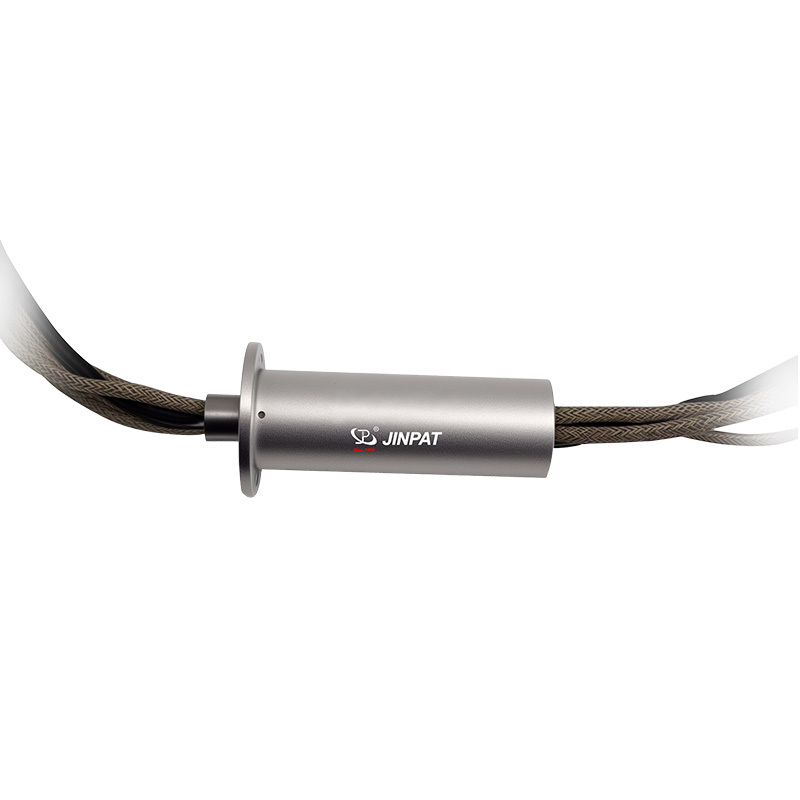

Anel de deslizamento da cápsula LPC-30Tfoi projetado para sistemas eletromecânicos que requerem rotação contínua durante a transferência de energia ou dados entre as estruturas estacionárias e rotativas. Também conhecidos como interfaces elétricas rotativas ou juntas rotativas elétricas, esses anéis de escorregamento aumentam a capacidade do sistema, simplificando o design e impedindo danos durante a rotação.
Principais benefícios
- Baixo torque minimiza o orçamento de torque do sistema
- Design compacto para aplicações com restrição de espaço
- Operação suave e confiável
- Baixo ruído elétrico para equipamentos sensíveis
- Remessa rápida disponível para requisitos urgentes
- Capacidade de rotação contínua de 360 °
- Alta capacidade de transferência de largura de banda
Especificações técnicas
| Electronic & Electric | Mecânico | ||
|---|---|---|---|
| Circuitos | Total 30 ckt | Velocidade de trabalho | 0 ~ 300rpm |
| Detalhe | 30x2a | Diâmetro interno | ∅6.4 ~ ∅1.5 |
| Tensão de classificação | 0 ~ 240V AC/DC | Material de contato | Ouro a ouro |
| Força dielétrica | ≥500VAC@50Hz (P) ≥100VAC@50Hz (S) | Material de moradia | Liga de alumínio |
| Resistência ao isolamento | ≥100mΩ@500VDC (P) ≥10mΩ@100VDC (S) | Comprimento do fio de chumbo | Stator: 250 ± 5mm Rotor: 250 ± 5mm |
| Ambiente | Observações | ||
| Temperatura de trabalho | -20 ° C ~+60 ° C. | Aplicativo | / |
| Umidade de trabalho | ≤60%Rh | Outro | / |
| IP | IP40 | Nota: "P" significa poder, "S" significa Signal. | |
Exemplo de aplicação
Estudos de caso de clientes
Sobre Jinpat
Com 30 anos de experiência em fabricação de anel deslizante, a Jinpat opera a partir de uma instalação de 7.000 metros quadrados com uma equipe profissional de P&D, equipamentos de produção avançados e 300 funcionários qualificados. Nossos anéis de deslizamento são reconhecidos como principais marcas na Europa e na América do Norte.
Nossos equipamentos técnicos avançados e instrumentos de teste de precisão nos permitem atender aos diversos requisitos do cliente com produtos duráveis e confiáveis em várias especificações.
Perguntas frequentes
O que é um anel de deslizamento e como funciona?
Um anel deslizante é um dispositivo eletromecânico que permite a transmissão de energia, sinais elétricos ou dados de uma estrutura estacionária para um componente rotativo. Consiste em anéis e escovas condutores, permitindo rotação contínua de 360 ° sem fios emaranhados. Essencial em sistemas que requerem rotação ilimitada, mantendo a conexão elétrica, como sistemas de radar, plataformas rotativas e braços robóticos.
Como posso escolher o anel de deslizamento certo para o meu aplicativo?
Os principais fatores de seleção incluem:
- Número e tipo de circuitos (potência, sinal, dados, fibra óptica, RF)
- Classificações atuais e de tensão
- Velocidade de rotação e vida útil operacional
- Requisitos de instalação (de todo o ponte, cápsula, montada em flange)
- Condições ambientais (temperatura, umidade, classificação IP)
Você oferece conjuntos de combinação de anel de deslizamento elétrico e união rotativa fluida?
Sim. O JINPAT fornece soluções integradas combinando anéis de deslizamento elétrico com sindicatos rotativos pneumáticos ou hidráulicos em conjuntos únicos para transmissão simultânea de energia, sinais, fluidos e gases. Também oferecemos juntas rotativas de fibra óptica (forjs) para transmissão de dados de alta velocidade e juntas rotativas de alta frequência (HFRJS) para transferência de sinal de RF/microondas, disponíveis como modelos padrão ou soluções totalmente personalizadas.
Quais indústrias normalmente usam anéis de escorregamento Jinpat?
Nossos produtos servem diversas indústrias, incluindo:
- Aeroespacial e Defesa (Sistemas de Radar, Antenas, Alvo)
- Equipamentos médicos (scanners de TC, robôs cirúrgicos)
- Energia eólica (sistemas de controle de afinação)
- Automação e robótica (plataformas rotativas, braços robóticos)
- Marinha e engenharia (guindastes, escavadeiras, plataformas de petróleo)
- Broadcast & Vigilância (câmeras de inclinação, gimbals)
Qual é a vida útil típica de um anel de deslizamento?
A vida útil varia de vários milhões a 200 milhões de rotações, dependendo de:
- Velocidade de rotação e ciclo de trabalho
- Carga elétrica e tipo de sinal
- Ambiente de trabalho (poeira, umidade, vibração)
- Qualidade do material e design de contato de escova
