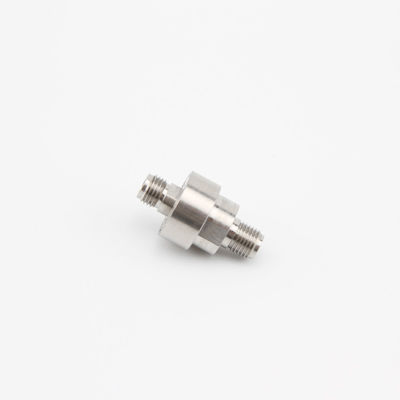

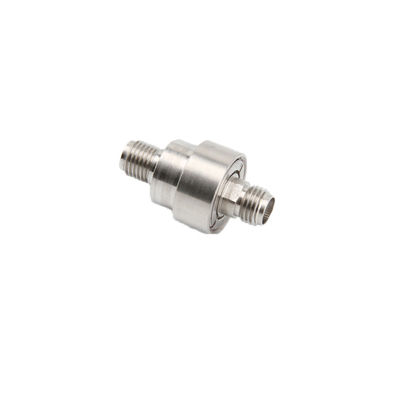

Anel de deslizamento rotativo HF de 1 canal com potência máxima de 1500 W e faixa de frequência de 18 GHz

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
Lugar de origem China
Marca JINPAT
Certificação ISO/CE/RoHS/UL
Número do modelo LPHF-01A
Quantidade de ordem mínima 10 unidades
Preço negotiable
Detalhes da embalagem Padrão/a pedido
Tempo de entrega 2 semanas ARO
Termos de pagamento TT/CC/Paypal
Habilidade da fonte 50K unidades/semana
Detalhes do produto
Número do canal 1 Faixa de frequência C.C. a 18GHz
Poder máximo, máximo 1500W
Destacar

anel deslizante de gerencio

,

miniatura através do anel deslizante furado

,

1 anel deslizante giratório do HF do canal
Descrição de produto
Anel Rotativo HF de 1 Canal 1500W 18 GHz
Descrição do Anel Rotativo RF
As juntas rotativas RF são projetadas para dispositivos em rotação contínua, transmitindo sinais de alta frequência e alta velocidade de componentes estacionários para rotativos. Estes anéis deslizantes apresentam uma estrutura compacta para fácil integração em vários dispositivos, com desempenho confiável e excelente eficácia de blindagem.
Os conectores coaxiais RF fornecem capacidades adicionais de processamento de sinal, incluindo filtragem, modulação de fase, mistura de frequência, atenuação e detecção. Com baixa VSWR e perda mínima de sinal, estes componentes atendem aos requisitos exigentes de sistemas de armas e instrumentos de medição de precisão.
Especificações Técnicas
Canal 1
Faixa de Frequência DC a 18GHz
VSWR, máx. 1.20@ 0 a 6GHz; 1.25@ 6 a 12GHz; 1.35@ 12 a 18 GHz
Variação VSWR 0.03
Perda de Inserção 0.25 dB@ 0 a 6GHz; 0.35dB@6 a 12GHz; 0.50dB @12 a 18GHz
Variação da Perda de Inserção 0.04dB
Fase, máx. 1°
Potência de pico, máx. 1500W
Potência média, máx. 200W@1 GHz; 30W@18GHz
Velocidade de Trabalho, máx. 100 RPM
Tipo de Conector SMA Fêmea (50Ω)
Material de Contato Cobre berílio
Material do Conector Aço inoxidável
Carga Axial da Superfície Final, máx. ±2N
Carga Radial da Superfície Final, máx. ±2N
Torque de Partida 0.5Ncm, máx.
Torque de Trabalho 1Ncm, máx.
Peso 10g
Temperatura de Trabalho -40~+70℃
Humidade 85%
Grau de Proteção IP40
Vida útil 0.5 milhões de revoluções
Desenho de Contorno
Anel de deslizamento rotativo HF de 1 canal com potência máxima de 1500 W e faixa de frequência de 18 GHz 0
Desenho de Contorno - LPHF-01A

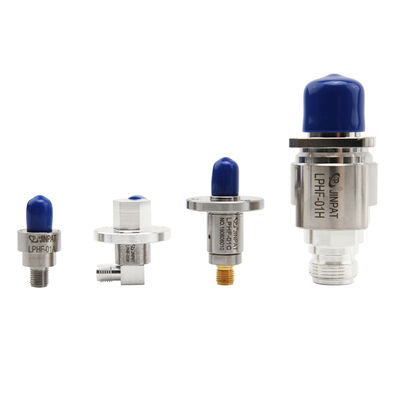

Exibição do Produto
Anel de deslizamento rotativo HF de 1 canal com potência máxima de 1500 W e faixa de frequência de 18 GHz 1
Exibição do Produto - LPHF-01A
