Anel de deslizamento de cápsula de 12 circuitos compactos para sinais LVDS com contato ouro a ouro

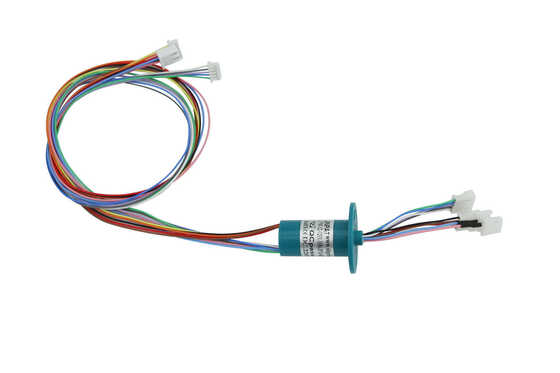

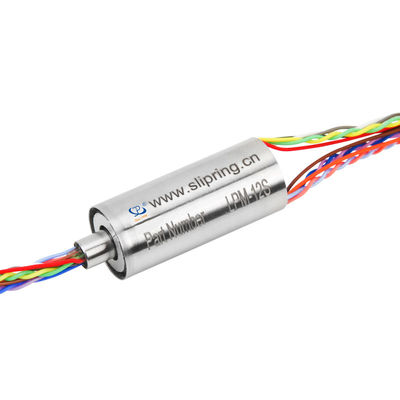

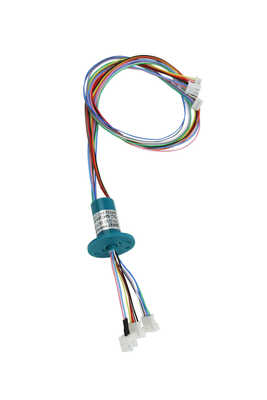

  • Compact 12 Circuit Capsule Slip Ring for LVDS Signals with Gold to Gold Contact
  • Compact 12 Circuit Capsule Slip Ring for LVDS Signals with Gold to Gold Contact
  • Compact 12 Circuit Capsule Slip Ring for LVDS Signals with Gold to Gold Contact
Lugar de origem China
Marca JINPAT
Certificação ISO/CE/RoHS/UL
Número do modelo LPM-12S
Quantidade de ordem mínima 10 unidades
Preço negotiable
Detalhes da embalagem Padrão/a pedido
Tempo de entrega 2 semanas ARO
Termos de pagamento TT/CC/Paypal
Habilidade da fonte 500 partes de /Week
Detalhes do produto
Classificação de tensão 7VAC/DC Resistência Dielétrica Além de 500V@50Hz
Isolamento 100MΩ@100VDC Ruído elétrico minuto 1mΩ
Vantagem Pacote compacto. Aplicativo Robótica, sensores giratórios
Classificação atual 6 sinais do circuits@ LVDS; 4 circuits@ 2A; circuits@ 2 outros sinais
Destacar

anel deslizante compacto

,

mini anel deslizante

,

Mini anel 7VAC deslizante
Descrição de produto
Anel Coletor Cápsula 12 Circuitos Sinais LVDS
Anel Coletor Compacto para Scanner 3D para Transmissão de Sinais LVDS
Esta unidade de anel coletor de precisão foi projetada para sistemas eletromecânicos que exigem rotação contínua e irrestrita, transferindo energia e dados de estruturas estacionárias para rotativas. O modelo JINPAT LPM-12S representa tecnologia avançada de transmissão de sinais em um formato compacto.
Principais Características
  • Transmite sinais LVDS através de 6 circuitos dedicados
  • 4 circuitos classificados para transmissão de corrente de 2A
  • 2 circuitos adicionais para outros tipos de sinais
  • Carcaça de liga especial de aço inoxidável para durabilidade leve
  • Contatos ouro-ouro para uma vida útil prolongada de 100 milhões de rotações
  • Dimensões compactas: 12,8 mm de diâmetro * 30 mm de comprimento
  • Baixa exigência de tensão de operação de 7V AC/DC
Especificações Técnicas
Velocidade de Operação 0-300 rpm
Número de Circuitos 12 circuitos no total
Tensão Nominal 7V AC/DC
Corrente Nominal 6 circuitos para sinais LVDS; 4 circuitos @ 2A; 2 circuitos para outros sinais
Faixa de Temperatura 0℃ a +65℃
Material de Contato Ouro a Ouro
Tamanho do Fio Cobre estanhado prateado 28#
Comprimento do Fio Padrão 250 mm (9,843 polegadas)
Rigidez Dielétrica ≥500 VAC @50Hz, entre cada circuito
Resistência de Isolamento 100 MΩ @ 500 VDC
Ruído Elétrico 1mΩ Min
Exemplo de Aplicação
Anel de deslizamento de cápsula de 12 circuitos compactos para sinais LVDS com contato ouro a ouro 0
